Coildrehkreuz für Coils und Spaltbandringe

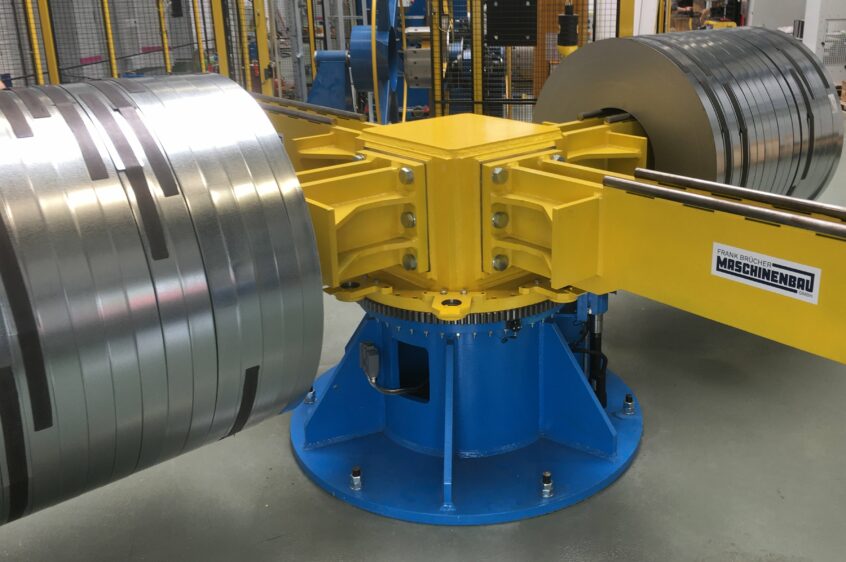

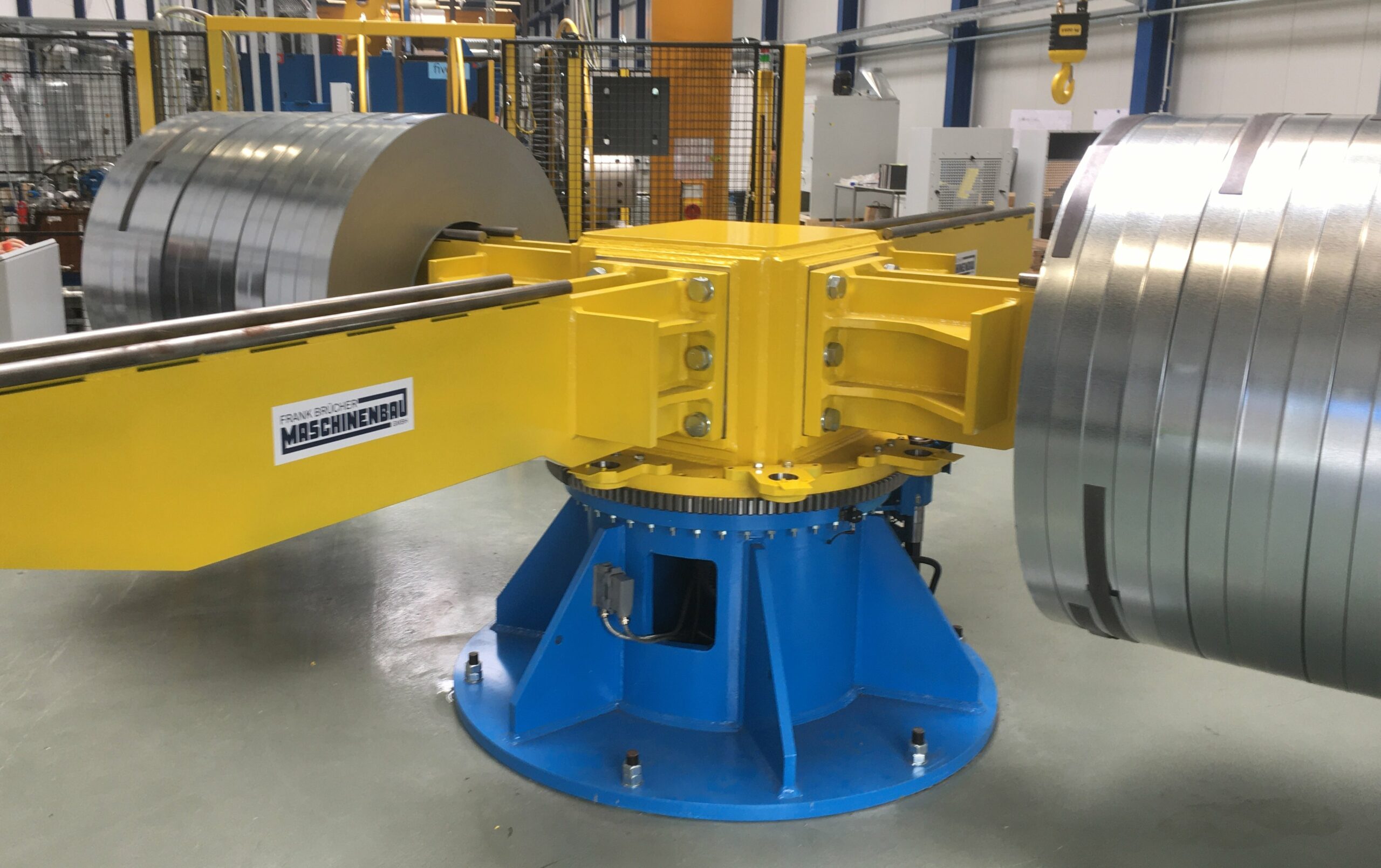

Das Coildrehkreuz wird eingesetzt für die Bereitstellung von Coils und Spaltbandringen, sowie zum Lagern oder als Pufferplatz.
Meist erfolgt die Verwendung des Coildrehkreuz an Coilverarbeitungsanlagen, wie bspw. Längsteilanlagen, Querteilanlagen, Bandanlagen oder Profilieranlagen.

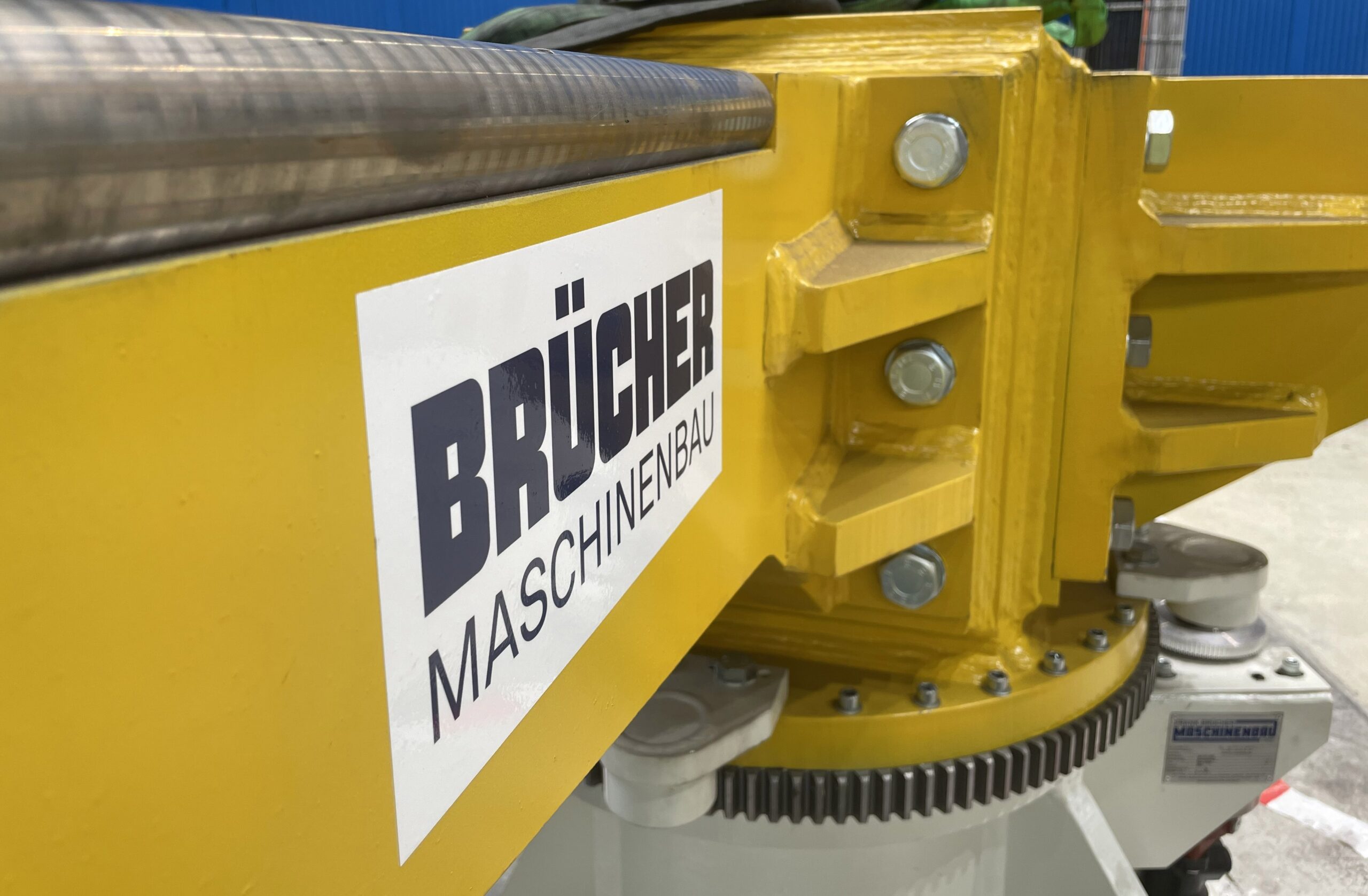

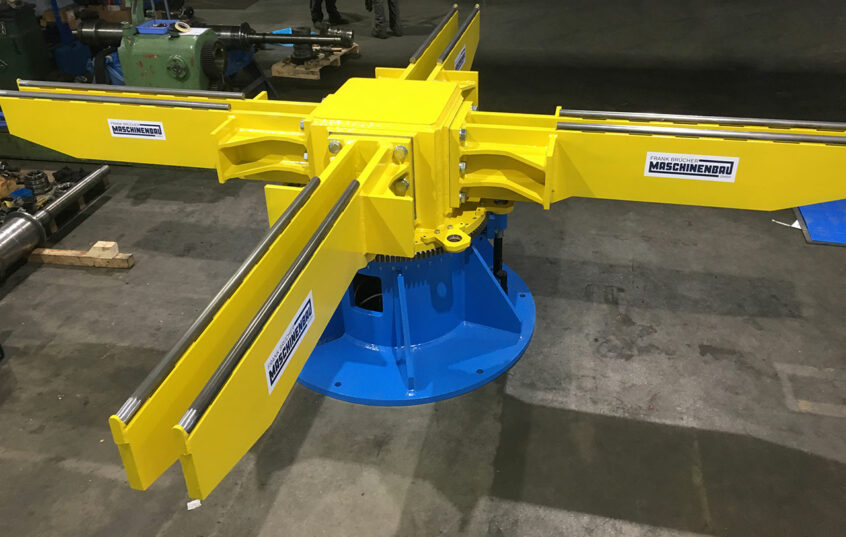

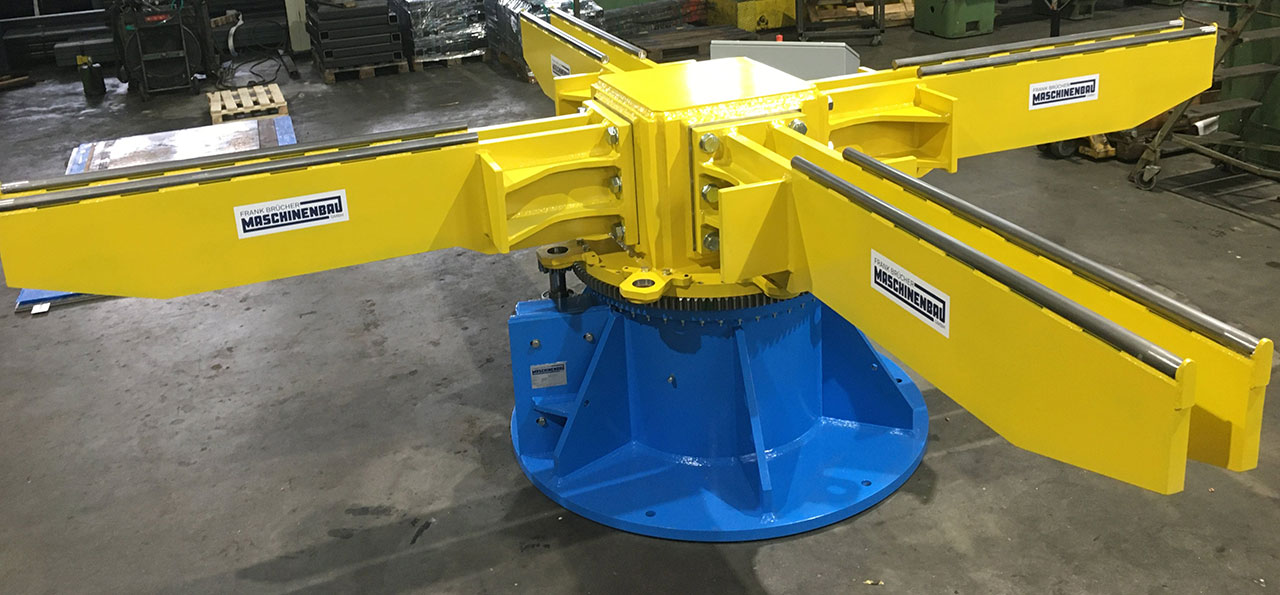

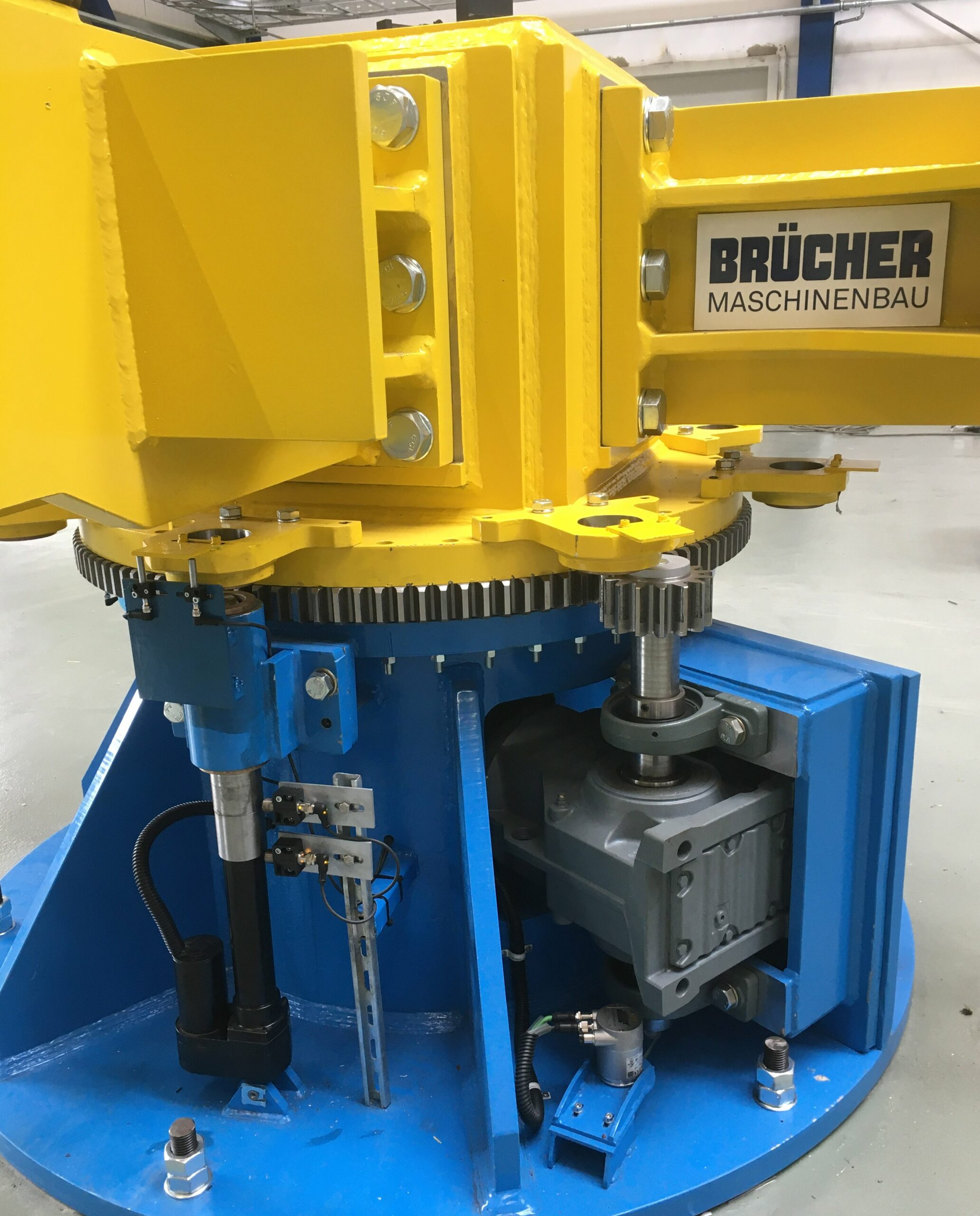

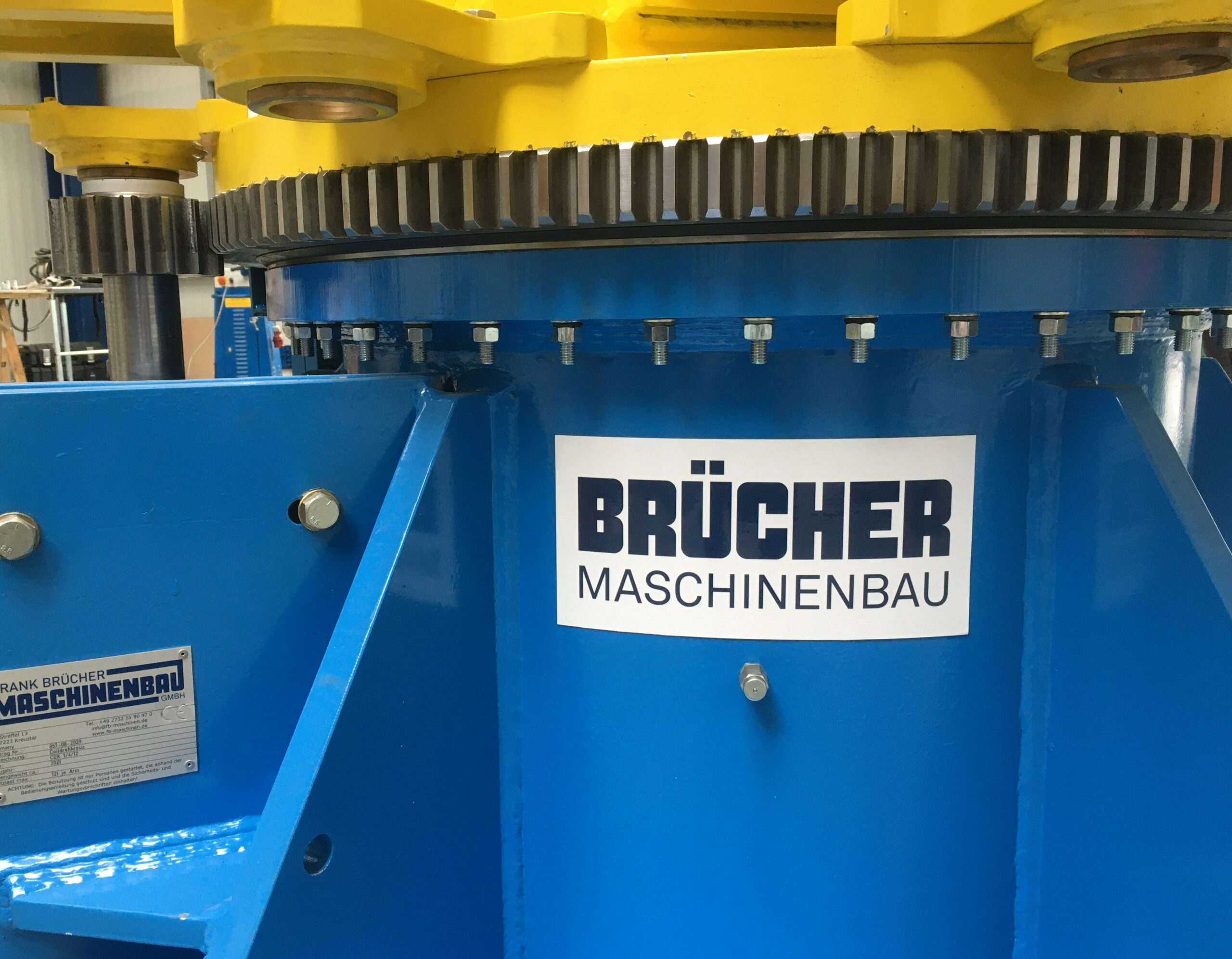

Bis zu 4 Tragarme sind für die Aufnahme der Coils am Drehkreuz vorgesehen und werden mittels Schraubverbindung am wälzgelagerten Oberteil befestigt. Die Positionierung des gewählten Tragarmes und damit die Bereitstellung der Coils erfolgt durch die motorische Schwenkbewegung des Oberteils bis die Winkelposition des Tragarmes erreicht ist. Nach dem Erreichen der Position erfolgt die automatische Arretierung des Oberteils und somit auch der Tragarme, um die Winkelposition zu sichern. Der gesamte Schwenkbereich beträgt 360°.

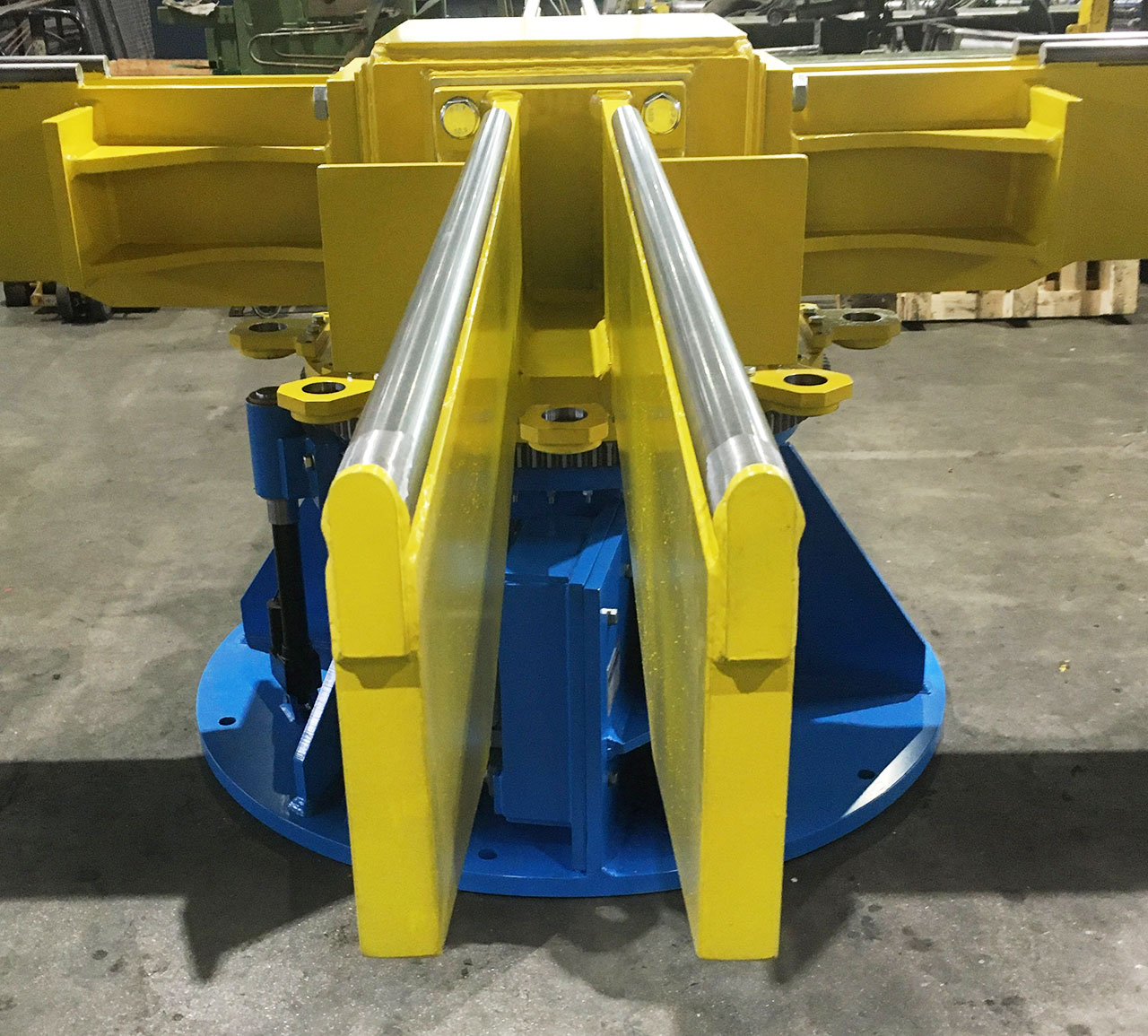

Die Tragarme können je nach max. Coilgewicht und Coilbreite in komplett „offener“ Form konstruiert werden, d.h. der Tragarm ist nach oben und unten offen, um die Coilbeladung mit dem kundenseitigen C-Haken, Coiltransporter oder Coilhubwagen zu vereinfachen.
Zusätzlich liefern wir das Drehkreuz auch als komplett autarkes System mit vollständig eigener Steuerung. Dabei wählt der Bediener die jeweils benötigte Belade- oder Entladeposition des entsprechenden Tragarmes vor und das Drehkreuz führt die Schwenkbewegung aus, sobald der aktuelle Be- oder Entladevorgang abgeschlossen ist.
Die zugehörigen Sicherheits- und Schutzeinrichtungen komplettieren den Drehkreuzbereich.
